Rédiger un document graphique d’insertion parfaitement conforme est une étape essentielle lorsque vous déposez une demande de permis de construire ou une déclaration préalable de travaux. Souvent appelée DPC6, PC6, PCMI6 ou encore insertion paysagère, cette pièce graphique vise à visualiser votre projet intégré dans son environnement réel.
Définition: Qu’est-ce que le document graphique d’insertion ?
Le document graphique d’insertion est une image ou un rendu 3D qui place votre projet (maison, extension, aménagement paysager, piscine, etc.) dans son environnement proche et lointain. Il ne s’agit pas d’une simple illustration artistique, mais d’une représentation réaliste et technique permettant à l’administration d’apprécier l’impact visuel et paysager de vos travaux.
Ce document permet de répondre à l’article R*431-10 du Code de l’Urbanisme, qui exige une pièce graphique pour apprécier l’intégration de votre construction dans le paysage environnant.
Pourquoi ce document est-il indispensable ?
Lors de l’instruction d’un dossier d’urbanisme (permis de construire ou déclaration préalable), l’administration doit :
✅ Evaluer l’impact visuel du projet depuis la voie publique
✅ Vérifier l’intégration architecturale dans le tissu urbain ou rural
✅ Comparer le projet avec les photos du terrain existant
✅ S’assurer du respect des règles du PLU (Plan Local d’Urbanisme)
Ce rendu graphique complète les autres pièces du dossier comme le plan de situation, le plan de masse ou les plans de façades et toitures.
Documents graphiques obligatoires selon votre dossier
|
Type d'autorisation
|
Document d’insertion requis ?
|
|---|---|
|
Permis de construire (PC, PCMI6 / PC6)
|
Oui, toujours obligatoire
|
|
Déclaration préalable (DPC6 / DP6)
|
Oui si le projet est visible depuis l’espace public ou en secteur protégé
|
Dans certains cas, notamment pour une déclaration préalable, lorsque le projet n’est pas visible depuis l’espace public et que les plans fournis sont suffisamment précis et détaillés, le document graphique d’insertion peut ne pas être exigé.
De même, lorsqu’un permis d’aménager a déjà été déposé et accordé en amont, par exemple dans le cadre d’un lotissement, les demandes ultérieures de permis de construire sur un lot ne nécessitent généralement pas la fourniture d’une insertion graphique, celle-ci ayant déjà été étudiée et validée lors de l’instruction du permis d’aménager.
📐 Que doit contenir un document graphique d’insertion ?
Un document graphique d’insertion complet et conforme doit intégrer :
📌 L’état futur de la construction ou aménagement
📌 Les constructions voisines
📌 La végétation existante
📌 Les clôtures, accès, stationnements
📌 L’environnement proche et lointain (rues, paysage…)
📌 Le rendu réaliste en couleur (pas de schémas monochromes)
L’objectif est de fournir une visualisation claire et fidèle du projet après travaux, de manière à ce que l’instructeur comprenne immédiatement l’effet architectural et paysager du projet.
Comment réussir votre document graphique d’insertion ?
💡 Options pour créer votre document
-
01
Utiliser un logiciel de modélisation
-
02
Faire appel à un professionnel
⚠️ Top 4 des erreurs à éviter dans un document graphique d’insertion ou photomontage
❌ Ne pas représenter l’environnement autour du projet
❌ Utiliser des vues aériennes au lieu de vues piétonnes
❌ Fournir un rendu non réaliste ou trop artistique
❌ Remettre un document monochrome
Un document graphique d’insertion doit être clair, précis, réaliste, et contextualisé.

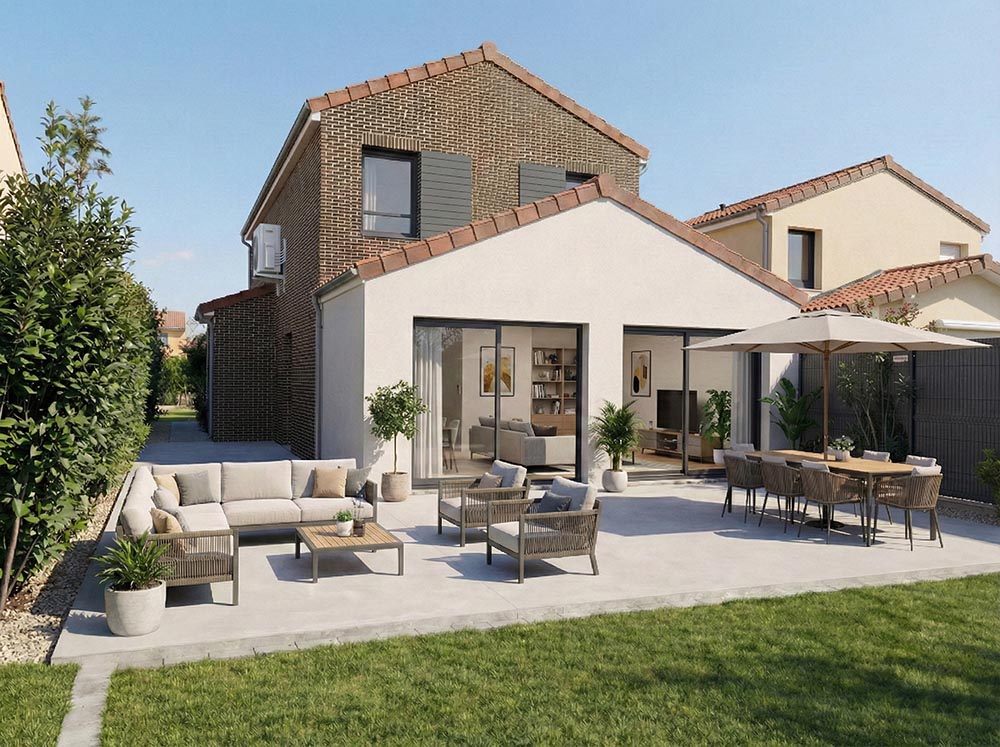

Exemple gratuit de document graphique / photomontage
En résumé – Optimiser votre dossier d’autorisation de travaux
Le document graphique d’insertion est une pièce stratégique qui facilite l’instruction de votre permis de construire ou déclaration préalable de travaux. Il permet de visualiser clairement l’impact architectural et paysager de votre projet. Bien conçu, il accélère l’acceptation de votre dossier.
Besoin d’un document graphique professionnel et conforme ? Pensez à consulter un expert en urbanisme ou un dessinateur spécialisé comme notre bureau d’études RG Conception
📌 FAQ – Foire aux questions pratiques
Qu’est-ce qu’une insertion graphique 3D ?
Une projection réaliste de votre projet dans son environnement après travaux, essentielle pour évaluer l’impact visuel.
Quand le document est-il obligatoire ?
Pour toute demande de permis de construire. Pour une déclaration préalable, il est requis si le projet est visible depuis la voie publique ou situé en zone protégée.
Comment l’élaborer soi-même ?
En combinant photos de votre terrain avec un modèle 3D du projet via un logiciel de traitement d’image.
